石膏粉生产线的全套配置，包括DCS电器控制系统，除尘系统，管道和供热系统，磨机系统，运输系统，原料破碎机，沸腾煅烧炉等。
      石膏粉生产线DCS系统是目前先进的控制系统，其主要优点是：可靠性高，危险分散，易于扩展，控制功能强，组态灵活，操作管理集中以及人机界面友好。目前已被广泛应用于石化，电力，建材等行业。石膏粉生产线原料破碎过程：石膏块由粗鄂式破碎机进行初次破碎，在卸料场分区均化布置，再由细鄂式破碎机二次破碎，进入料仓。这一过程中，粗鄂式破碎机严禁带负荷启动，停车时要有报警信号；卸料场分为两个卸料区，卸料车要在两个区内自由切换，均匀布料。石膏粉生产线预粉磨环节：料仓出来的石膏粉经螺旋称，皮带机进入柱磨机进一步研磨，再由选粉机选级分离，合格的物料通过转角螺旋输送机，垂直斗提机，仓顶螺旋输送机输送到生粉仓。在这一过程中，螺旋称要定值计量并要求计算累加产量；柱磨机同样不能带负荷启动，而且需检测电流；由料位信号来选择仓加料。

石膏粉生产线设备产量一览表

产量	吨/时	矿石消耗吨/年	煅烧设备供热方式	煅烧沸腾炉尺寸
20,000	2.7	24,000	导热油或蒸汽	4.5M×1.0M×1.2M
30,000	4.2	36,000		4.5M×1.2M×1.4M
50,000	6.9	60,000		4.5M×1.4M×1.6M
60,000	8.3	72,000		4.5M×1.6M×1.8M
80,000	11.11	96,000		4.5M×1.8M×2.0M
100,000	13.88	120,000		4.5 M×2.0 M×2.2 M
150,000	20.83	180,000		4.5 M×2.2 M×2.4 M
200,000	27.77	240,000		4.5 M×2.4 M×2.6 M
300,000	41.66	360,000		4.5 M×2.6 M×2.8 M



      石膏粉生产线设备主要是石膏粉沸腾炉。石膏粉沸腾炉是一种应用流体化技术煅烧石膏的专用设备。其加热介质是烟气或导热油。

沸腾炉的特点：

1）体积小，生产能力大。

2）结构简单，不易损坏。

3）设备紧凑，占地少。

4）能耗较低。

5）操作方便，容易控制。

6）基建投资省，运行费用低。

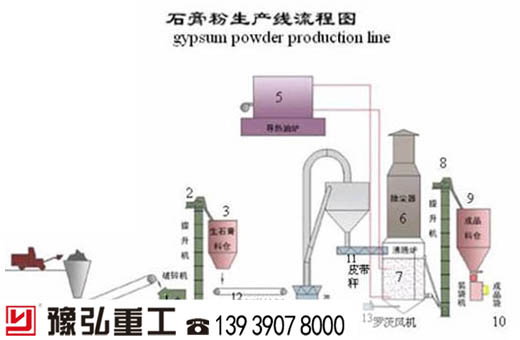

石膏粉生产线系统结构：
      根据工艺要求本生产线分为四部分，分别是破碎部分，粉磨部分，沸腾炉部分以及储料输送部分。
      系统结构特点：
      * 技术先进，工艺成熟稳定，在国内石膏板生产线广泛采用
      * 选用的设备质量可靠，有较强扩展和超产能力；维修量低，维护方便。
      * 密封性好，除尘效率高，无粉尘污染。
      * 全集成自动化控制系统，减少了现场工作人员和劳动强度。
      破碎部分：破碎机选用新型的锤式破碎机，适用于大体积中硬度的物料破碎，其进料颗粒可达400mm-600mm，出料颗粒小于25mm配用功率55kw，生产能力可达50~80t/h。
      粉磨部分：粉磨机采用2台4R型雷蒙磨机（该磨机工艺成熟先进、产量稳定、出粉颗粒均匀。进料颗粒小于30mm，配用功率145kw。
      沸腾炉部分：沸腾炉部分：沸腾炉选用流体管制作炉体，导热油加热方式，热量稳定，能耗低，产量高，成品料性稳定。
